贝塔碳化硅在先进烧结陶瓷方面的应用?

发布时间:2026-09-04 17:07:52 作者:王慧 18039336686 来源:https://www.haixu-sic.com/ 人气:

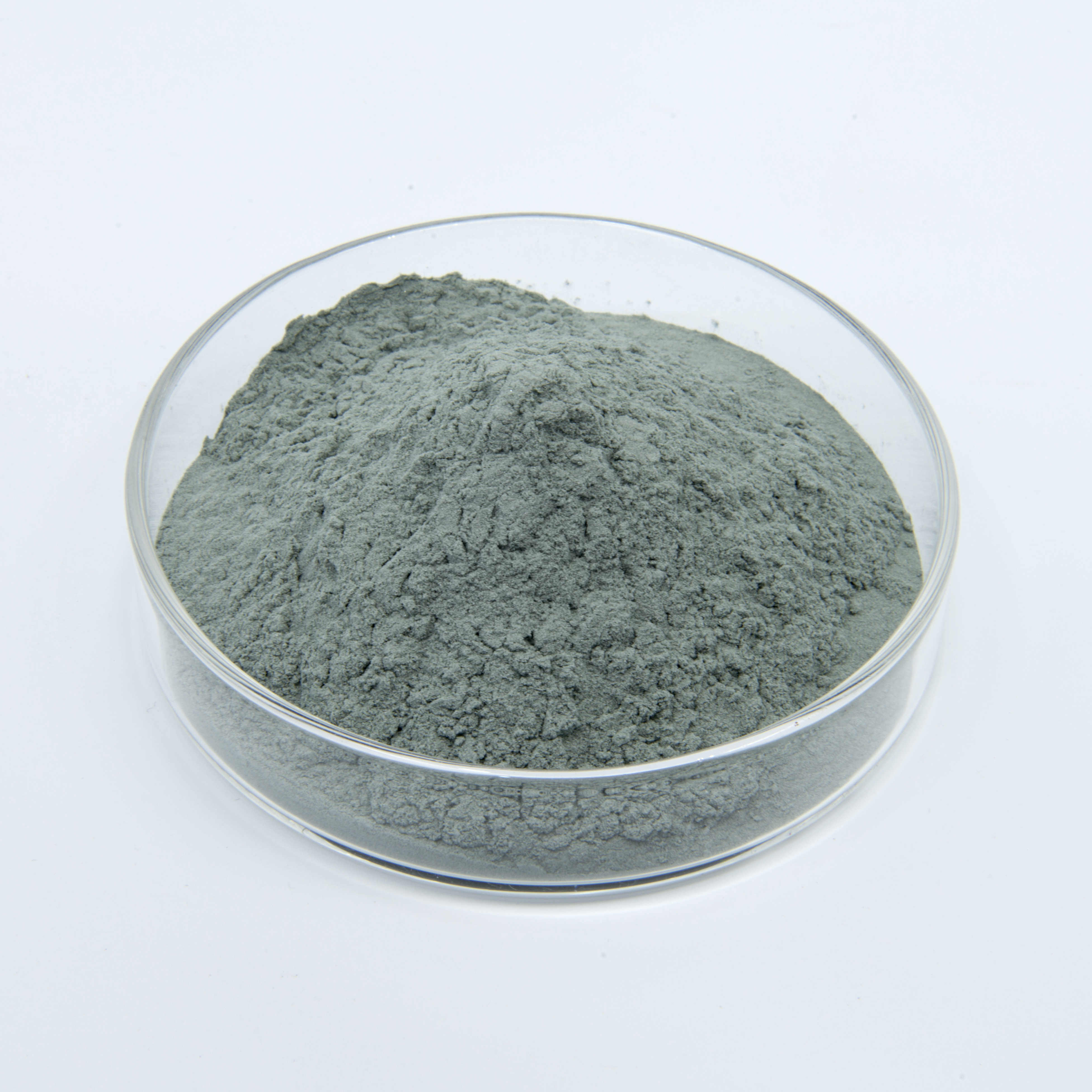

贝塔碳化硅β-SiC(3C-SiC 立方碳化硅)粉体烧结活性远优于 α-SiC(六方绿 / 黑碳化硅),可实现更低温度无压烧结、热压、热等静压致密化;立方晶型性能各向同性,晶粒细小均匀,高纯粉体烧结后可做半导体装备结构陶瓷、耐磨耐腐蚀结构件、高温窑具、陶瓷基复合材料增强相。

核心材料优势(烧结陶瓷角度)

1. 贝塔碳化硅的烧结活性高:相比 α-SiC,烧结温度更低,更容易实现高致密度,适配无压烧结,可制备大尺寸、复杂异型构件,降低烧结难度与生产成本。
2. 各向同性:立方晶体,热学、力学性能无方向差异,制品尺寸一致性好,精密加工变形小。
3. 细晶高强:烧结后晶粒细小,抗弯强度高,抗热震性能优异,耐急冷急热,热循环工况不易开裂。
4. 耐蚀耐磨高导热:耐强酸强碱,高温抗氧化,高热导率、低热膨胀系数;高纯牌号金属杂质极低,满足半导体洁净要求。
5. 可掺杂改性:烧结过程可实现导电 / 半导电调控,适配电气工况需求。


主要应用场景

1、半导体设备烧结陶瓷件(高纯 β-SiC 粉体)

以高纯 β-SiC 粉体烧结,区别于 CVD 气相沉积件,主打成熟制程国产化替代:
· 等离子刻蚀腔体:边缘环、聚焦环、腔体内衬、绝缘支撑座
· 热处理 / 外延设备:晶圆基座、晶舟、悬臂桨、炉管、隔热挡板
· 研磨检测设备:陶瓷真空吸盘、工艺陪片 Dummy Wafer、精密运动平台构件
提示:烧结 βSiC 纯度、致密度弱于实心 CVD-β-SiC;成本优势突出,适合成熟制程。

2、耐磨耐腐蚀工业结构陶瓷

· 机械密封环、陶瓷轴承、泵阀耐磨内衬、喷砂嘴、喷火嘴;
· 化工、有色金属行业耐腐蚀耐磨零部件,耐强腐蚀介质冲刷。

3、高温窑炉与热工构件

辊棒、横梁、棚板、匣钵、坩埚、热电偶保护管、辐射加热管;适用于辊道窑、热处理炉,抗热震,频繁升降温不易断裂,寿命优于传统 α-SiC 窑具。

4、陶瓷基复合材料 CMC 增强相

β-SiC 粉体 / 晶须作为增强填料,制备 SiC/SiC 复相陶瓷,用于航空航天高温热结构件、抗热震防护部件,提升韧性与抗热冲击能力。

5、军工防护、特种耐高温部件

防弹陶瓷装甲板、轻量化抗冲击构件;核工业耐辐照高温结构件,耐高温腐蚀、抗辐照损伤。

烧结 βSiC 陶瓷关键技术参数

表格
项目 烧结 β-SiC 陶瓷
晶型 β-SiC(3CSiC 立方相)
纯度 ≥99.99%(半导体级)
密度 3.18-3.20 g/cm³
热导率 220280 W/(m·K)
抗弯强度 420-520 MPa
体积电阻率 0.01-10 Ω・cm(掺杂可调)
最高使用温度 真空 1400℃,空气环境 1700℃
