碳化硅坩埚用黑碳化硅400#

1. 核心部件：碳化硅坩埚

• 耐极高温度：可在1600°C以上的惰性或弱氧化气氛中长期使用，短期可达1800°C。
• 优异的热震稳定性：能承受急剧的升温和冷却而不开裂。
• 高导热性：加热均匀，效率高。
• 良好的抗侵蚀性：能抵抗多种酸、碱、熔融金属和炉渣的侵蚀。

2. 关键原料：黑碳化硅

• 是什么：黑碳化硅是碳化硅的一种，由石英砂、石油焦等原料在电阻炉中高温冶炼而成。与绿碳化硅相比，它的纯度稍低，但硬度极高、导热好、价格相对经济。
• 在坩埚中的作用：它是制造坩埚的骨料。将特定粒度的黑碳化硅颗粒与结合剂混合，通过成型、干燥，最后在超高温下（通常超过2200°C）进行“重结晶”烧结。此时，SiC颗粒之间通过表面蒸发-凝聚等过程直接形成SiC-SiC的结晶颈连接，从而获得极高的强度和纯度，无需额外的粘结剂。
•

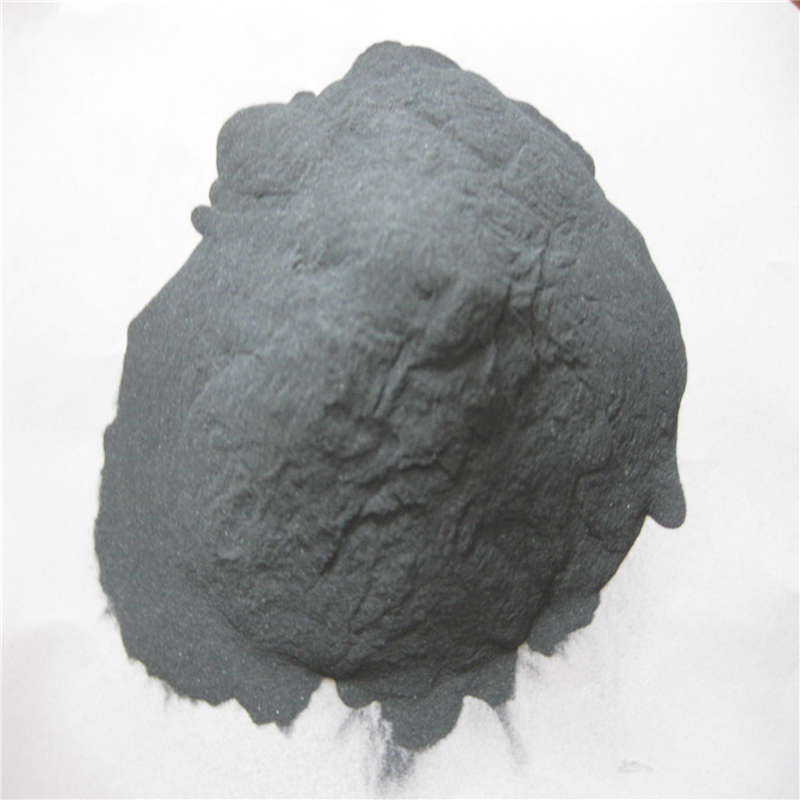

3. 核心规格：400#

• 400目意味着这些黑碳化硅颗粒能够通过每英寸长度上有400个网孔的筛网。
• 具体尺寸：400目对应的颗粒粒径中值大约在 20-38微米​ 之间（不同标准略有差异）。这是一个很细的粉末。
• 在配方中的作用：在碳化硅耐火材料的配料中，通常采用多级颗粒级配。400#属于细粉​ 或基质粉​ 部分。它的作用是：
  1. 填充空隙：填充较粗颗粒（如100#， 200#）之间的空隙，使坯体更致密。
  2. 促进烧结：细粉比表面积大，活性高，在高温下更容易发生重结晶反应，将粗颗粒牢固地“焊接”在一起。
  3. 决定表面光洁度：细粉含量影响最终坩埚内表面的光滑程度，光滑的表面有利于熔体剥离，减少挂壁。

综合总结
